Řada TORNADO od Pressta-Eisele ČS: Poziční doraz, podavač i vrtací stroj pro přesnou práci s materiálem

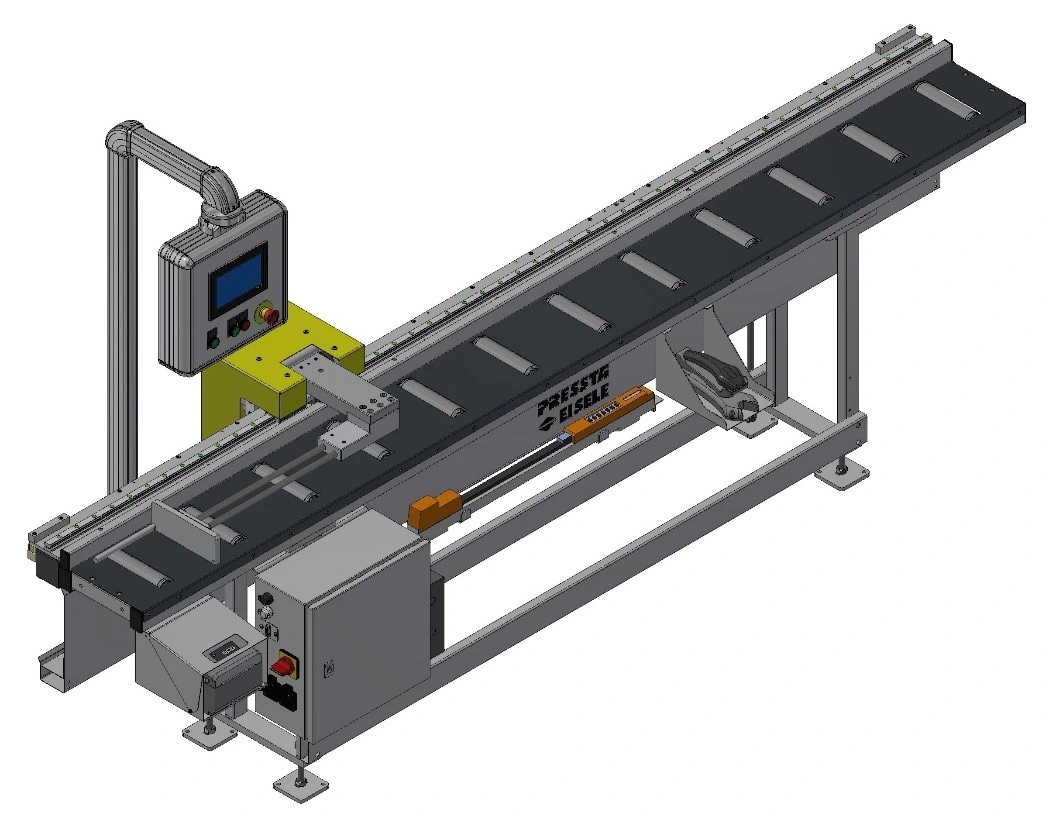

TORNADO S: Automatický poziční doraz

Hlavní výhodou dorazu TORNADO S, který bude k vidění přímo na veletržním stánku, je kombinace vysoké polohovací přesnosti a flexibility nasazení. Vozík pojezdu dosahuje přesnosti polohování ±0,1 mm. Jednou zadaný program lze uložit do interní paměti stroje a kdykoliv jej znovu vyvolat, což výrazně šetří čas při přechodu mezi zakázkami.

Zařízení lze sestavit v pravém i levém provedení podle dispozic pracoviště a díky široké škále volitelných konfigurací jej přizpůsobit téměř libovolné výrobní lince:

• Ovládací panel: Umístěný na rozváděči nebo na konzole, s displejem 7" nebo 10"
• Provedení dorazu: Pevný, výklopný, nebo odpružený
• Válečková dráha: Válečky ocelové, ocelové s PVC návlekem, nebo plastové + možnost krytování dráhy
• Příslušenství: Připojení síťové tiskárny štítků pro značení hotových dílů, skener čárových i QR kódů pro rychlé vyhledání datové věty
• Pokročilé měření: Napojení rozpěrného měřidla NEDO s bezdrátovým přenosem naměřených hodnot přímo do řízení stroje, což eliminuje riziko chyby při ručním přepisu.

TORNADO F: Automatický podavač materiálu

Podavač TORNADO F podává tyčový materiál různých profilů do navazujícího zařízení (pily, vrtačky, frézky, šroubovací nebo značící stanice) v přesně nastavené délce. Po připojení pracuje v plně automatickém cyklu bez nutnosti zásahu obsluhy. Materiál spolehlivě drží otočný pneumatický upínač (případně jiný typ upínače) na rameni, které lze výškově i stranově přestavit podle daného profilu.

Na základě zadání zákazníka dokáže Pressta-Eisele ČS navrhnout kompletní nářezové centrum. Příkladem z praxe je automatizované pracoviště pro dělení měděných trubek pro HVAC a automotive aplikace. Měď patří mezi materiály, u kterých je přesné dělení náročné – měkký kov se snadno deformuje a tvoří otřepy či znečištění vnitřního profilu. I v tomto náročném prostředí zajišťuje TORNADO F spolehlivé podávání a přesné řezání. Výsledné kusy jsou bez nutnosti dodatečných operací okamžitě připravené na další zpracování, jako je tvarování konců, ohýbání nebo laserové značení šarží.

TORNADO DRILL: Automatický vrtací stroj

Pro přesné vrtání otvorů do hliníkových profilů je určen model TORNADO DRILL. Vrtací vřeteno se pohybuje ve dvou osách nad profilem a v ose Z se zanořuje do materiálu přesně podle programu. Profil je uložen na válečkové dráze dimenzované i pro delší a těžší kusy. Po upnutí pneumatickými upínači tak vrtání probíhá maximálně přesně a bez nežádoucího posunu materiálu. Součástí pracoviště je bezpečnostní oplocení a světelná závora chránící pracovní prostor.

Jaký problém stroje TORNADO řeší?

V provozovnách, kde se denně dělí desítky až tisíce kusů tyčového materiálu, rozhoduje o celkové efektivitě přesnost a opakovatelnost nastavení délky. Ruční měření a nastavování dorazu bývá časově náročné, náchylné k chybám a při změně zakázky způsobuje zbytečné prostoje.

Automatické řešení TORNADO tento krok plně automatizuje – obsluha nemusí nic měřit ani přepočítávat. Stroj najede na požadovanou pozici sám podle uloženého programu nebo importovaných dat, a to opakovaně se stejnou přesností po celou směnu.

Přijďte se přesvědčit na vlastní oči

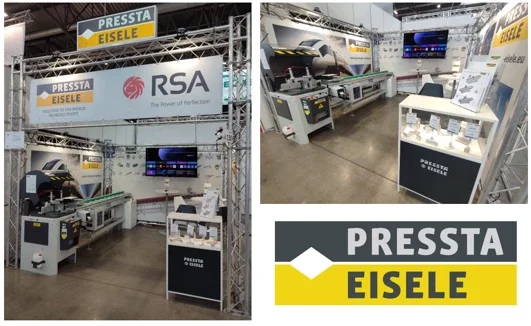

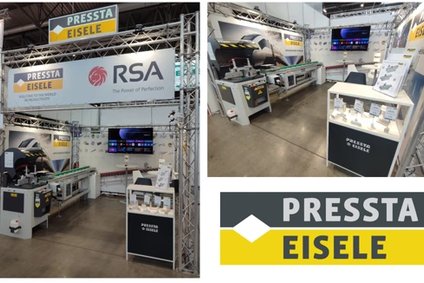

Na stánku Pressta-Eisele ČS v hale V na stánku 127 uvidíte automatický poziční doraz TORNADO S v přímém provozu i s ukázkou jeho datového napojení. Odborníci společnosti vám na místě rádi poradí, jak podobné řešení nasadit ve vaší výrobě – ať už jde o dělení tyčí, profilů, trubek nebo jiných materiálů, kde rozhoduje přesnost a rychlost.
