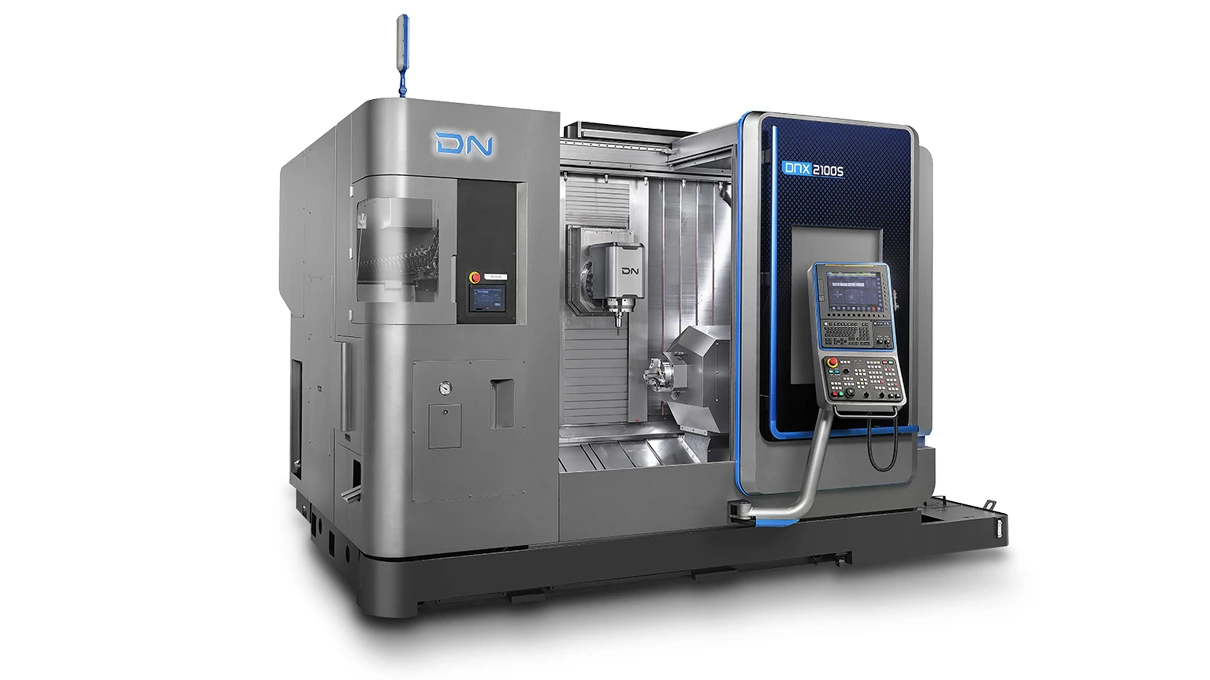

TECNOTRADE OBRÁBĚCÍ STROJE přiveze na veletrh DNX 2100 SB. Víceosé soustružnicko-frézovací centrum, které udává nový standard v multifunkčním obrábění

DNX představuje kombinaci robustního výkonu, špičkové přesnosti a moderní ergonomie. Je navržen tak, aby odpovídal nárokům výrobců, kteří chtějí spojit vysokou produktivitu s dlouhodobou spolehlivost.

Obráběcí prostor, egonomický design a intuitivní ovládání

• Tuhá ortogonální konstrukce minimalizuje vzájemné rušení mezi osami, vibrace a zajišťuje strukturální stabilitu. Stroj si tak zachovává vynikající přesnost a opakovatelnost i při vysokorychlostním obrábění nebo těžkém třískovém zatížení.
• Rozšířený pracovní prostor umožňuje obrábění i velkých a dlouhých obrobků.
• Ergonomická konstrukce stroje usnadňuje obsluze zakládání i vyjímání dílců.
• Intuitivní dotykové rozhraní urychluje programování a seřizování pro obrobky různých tvarů.

Klíčové charakteristiky:

• Průměr soustružené tyče až 81 mm
• Pojezd osy X: 760 mm (-20 / +740 mm)
• Pojezd osy Y: 230 mm (±115 mm)
• Max. průměr obrábění: 520 / 410 mm
• Max. délka obrábění: 1 100 mm

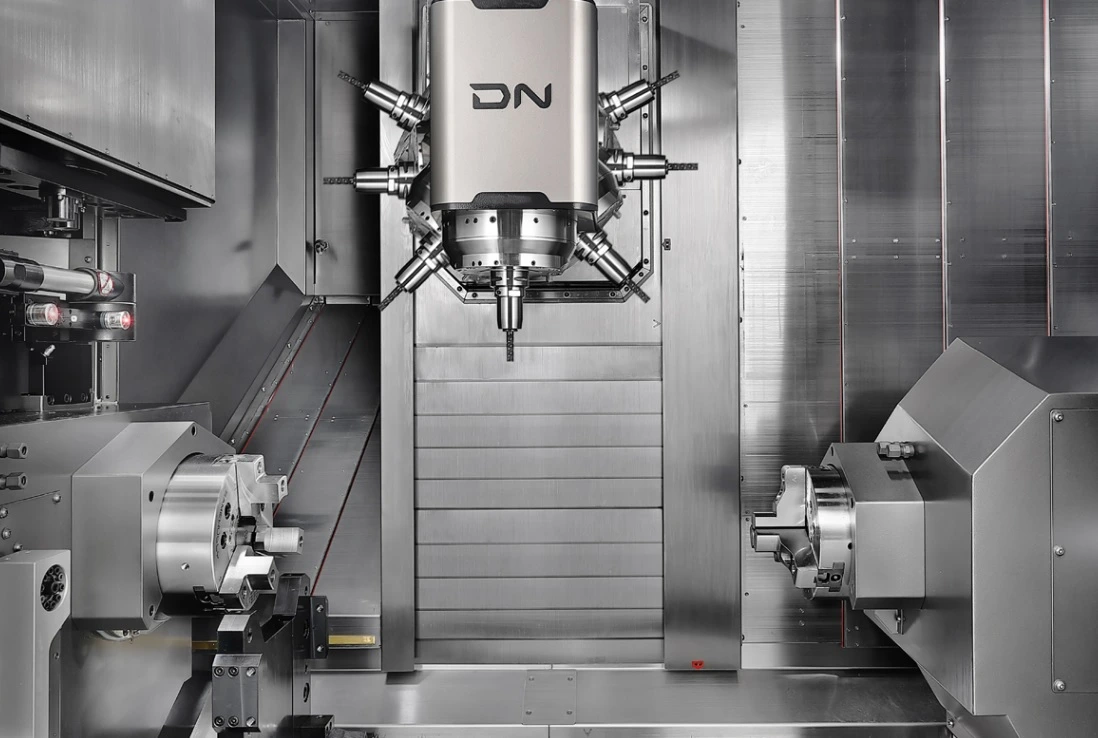

Vřetena – výkon, přesnost a flexibilita

DNX využívá vysoce výkonná vřetena, která zvládají širokou škálu aplikací. Multifunkční obrábění s dvěma vřeteny a frézováním v ose B umožňuje kompletní obrobení při jediném upnutí – což je klíčové pro eliminaci chyb a zkrácení výrobních časů. Díky konstrukci zaměřené na vysoký výkon si stroj zachovává stabilní řezný výkon i při složitých procesech.
Díky výkonnému frézovacímu vřetenu zvládá řada DNX vysoce přesné polohování osy B, což umožňuje vrtání, závitování i frézování čelních a šikmých ploch pod libovolným úhlem.

Frézovací vřeteno:

• Otáčky až 12 000 ot/min, výkon 18,5 kW
• Upnutí HSK-T63 (A63), volitelně CAPTO C6
• Precizní řízení os: B 0,0001°, osy C 0,001° zajistí špičkovou přesnost i při mikroobrábění:
• Řízení osy C – vybaveno senzorem pro kompenzaci polohy. Osa C umožňuje řízení úhlu s přesností 0,001° v plném rozsahu otáčení 360°.
• Řízení osy B – frézovací vřeteno umožňuje natočení v rozsahu 240° (±120°) s přesností 0,001°, což zajišťuje dokonalé obrábění jak čelních ploch, tak složitých tvarů i precizních šikmin. I při nejnáročnějším třískovém obrábění zajišťuje vysokou upínací sílu a spolehlivý výkon pod jakýmkoli úhlem

Levé a pravé vřeteno

• Levé vřeteno DNX 2100/S: 8”
• Levé vřeteno DNX 2100B/SB: 10”
• Pravé vřeteno DNX 2100B/SB: 8”

Stabilita a tepelná kompenzace

Robustní lože a olejový chladicí systém udržují tepelnou stabilitu. Výsledkem je konzistentní přesnost obrábění i při dlouhodobém vysokorychlostním zatížení.

Automatická výměna nástrojů (ATC)

Vysoce výkonná ATC se servořízeným ramenem umožňuje rychlou, přesnou a bezpečnou výměnu nástrojů.

• Kapacita až 60 nástrojů přináší maximální flexibilitu pro širokou škálu obráběcích procesů.
• Robustní konstrukce podporuje nástroje až do 8 kg, což zajišťuje stabilní provoz i při použití těžkých nástrojů.
• Samostatný 7” dotykový panel pro monitoring a ovládání ATC i zásobníku nástrojů. Přehledné grafické zobrazení stavu ATC a zásobníku umožňuje vizuální kontrolu. Panel zobrazuje pouze tlačítka dostupná v aktuálním stavu, což zjednodušuje práci a umožňuje snadné provádění i složitých manuálních operací.

Základní parametry ATC:

• Max. počet nástrojů: 30 (opčně 60)
• Max. délka nástroje: 300 mm
• Max. hmotnost nástroje: 8 kg
• Max. průměr nástroje (všechna místa obsazena / každé druhé obsazeno) 78/ 125 mm

Proč právě DNX? Přesnost. Síla. Inovace

• Koncept navržený pro snadnou automatizaci a údržbu
• Minimalizace rizika kolizí – v pracovním prostoru je vždy pouze jeden nástroj
• Vyšší stabilita procesu díky integrovanému měření nástrojů a obrobků
• Chytrá servopoháněná vestavěná luneta s jednoduchým nastavením přes ovládací panel
• Integrovaná sběrací ruka obrobků – šetří čas a prostor
• Optická pravítka osa X, Y, Z
• Přidaná funkce vrtání na servořízeném koníku
• Detekce zalomení nástroje
• Systémy FANUC nebo SIEMENS podle preferencí zákazníka

Multifukční stroj DNX 2100 je k dispozici ve čtyřech variantách – DNX 2100 (sklíčidlo 210 mm (8“)/ levé vřeteno), DNX 2100B (sklíčidlo 255 mm (10“) / levé vřeteno), DNX 2100S (sklíčidlo 210 mm (8“) / levé i pravé vřeteno), DNX 2100SB (sklíčidlo 255 mm (10“) / levé i pravé vřeteno). DNX 2100 je možné dovybavit dalšími opcemi podle požadavků zákazníka.

V roce 2025 získala společnost DN Solutions za stroj DNX 2100 a DVF 5000 2nd gen. prestižní ocenění Red Dot Design Award 2025 v kategorii produktového designu. Soutěž Red Dot Design Award, pořádaná organizací Design Zentrum Nordrhein Westfalen v Německu, patří mezi nejuznávanější světová ocenění v oblasti průmyslového designu. Pro společnost DN Solutions jde již o čtvrtý úspěch v této soutěži. V minulosti byly oceněny také stroje řady SMX a FM200/5A.

DNX 2100 i DVF 5000 2nd gen. představují nový designový koncept společnosti označovaný jako „Silver & Blue“. Stříbrné provedení symbolizuje technickou vyspělost a precizní strojírenské zpracování, zatímco modré designové prvky vyjadřují stabilitu, spolehlivost a dlouhodobou orientaci společnosti na technologický rozvoj. Nová vizuální identita se promítá do celé konstrukce strojů – od ovládacího panelu přes krytování až po integrované osvětlení základny.
