Ovládněte svou montážní linku prostřednictvím řídicí jednotky SUMAKE Smart Controller. Seznamte se s tímto řešením na MSV 2026
29. července 2026 / 16:00
V dnešním prostředí Průmyslu 4.0 už kvalita šroubovaných spojů nezávisí pouze na přesnosti krouticího momentu. Výrobci stále více vyžadují kompletní přehled o průběhu procesu, sledovatelnost dat a zajištění kvality v průběhu celého procesu montáže.
Chytré řešení utahování SUMAKE (Smart Tightening Solution) reaguje na tyto výzvy spojením přesného řízení utahování s pokročilou správou dat. Pomáhá tak výrobcům dosáhnout vyšší produktivity a naplňovat strategii výroby bez vad (Zero-Defect Manufacturing). Seznámíte se s ním na jejich stánku na MSV 2026.
Přesné řízení pro každou aplikaci
Řada řídicích jednotek SUMAKE SMT Controller Series poskytuje mimořádnou konzistenci utahování s opakovatelností 3 Sigma ±5 %. V závislosti na výrobních požadavcích jsou k dispozici různé metody řízení:
- Řízení krouticího momentu a úhlu (Torque & Angle Control) – K dispozici u modelů SMT-C2 a SMT-C3. Poskytuje přesné sledování jak krouticího momentu, tak úhlu otočení pro kritické aplikace utahování.
- Řízení krouticího momentu a závitu (Torque & Thread Control) – K dispozici u modelu SMT-C1. Umožňuje sledování utahovacích cyklů pro ověření správného dosednutí šroubu a dokončení utažení.
Jak řízení krouticího momentu a úhlu zabraňuje nedotaženým a strženým šroubům
- Nedotažený šroub / Nedosednutí (Floating Screw)
Šroub může dosáhnout cílového krouticího momentu dříve, než dojde k úplnému sevření spojovaných dílů. Sledováním úhlu otočení dokáže systém detekovat nedostatečnou dráhu šroubu a okamžitě označit utažení jako anomální.
- Stržený závit (Stripped Thread)
Pokud se šroub nadále otáčí, ale nedokáže vyvinout dostatečný krouticí moment, může dojít k poškození závitu. Systém tento stav rozpozná na základě nadměrného úhlu a Nedostatečného krouticího momentu, proces ihned zastaví a upozorní operátora.
- Konzistentnější svěrná síla (Clamp Force)
Samotný krouticí moment nemůže zaručit konzistentní výsledek sevření. Sledováním momentu i úhlu systém pomáhá dosáhnout vyrovnanější svěrné síly u každého jednotlivého šroubu, čímž snižuje variabilitu montáže a zvyšuje kvalitu produktu.
Zjednodušeně řečeno:
- Krouticí moment potvrzuje, že je šroub utažen správnou silou.
- Úhel potvrzuje, že šroub dosáhl správné polohy.
- Krouticí moment + Úhel zajišťují, že je každý šroub utažen maximálně konzistentním a spolehlivým způsobem.
Kombinací obou těchto měření pomáhá řízení krouticího momentu a úhlu předcházet nedotaženým šroubům, strženým závitům a dalším běžným montážním vadám. Zároveň zvyšuje stálost svěrné síly, celkovou kvalitu produktů a jejich dlouhodobou spolehlivost.

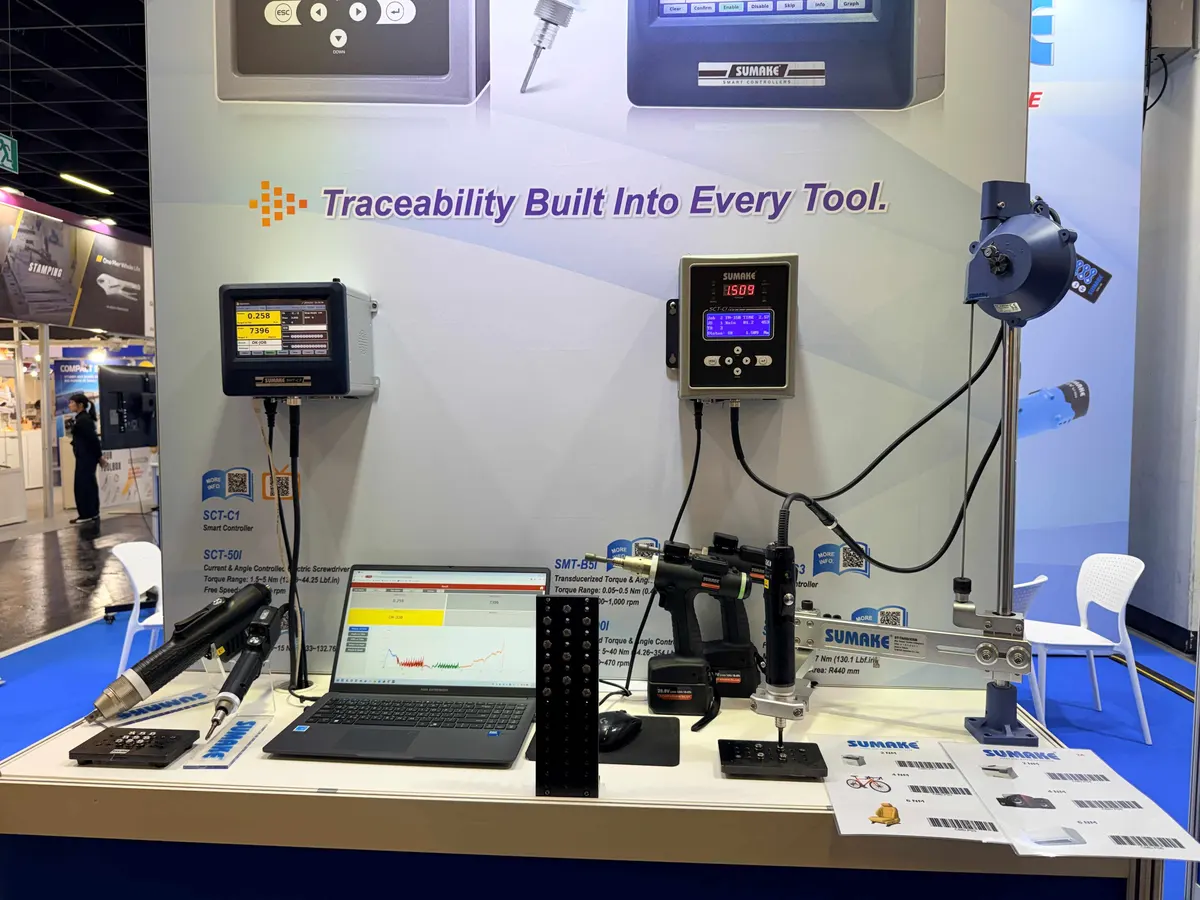

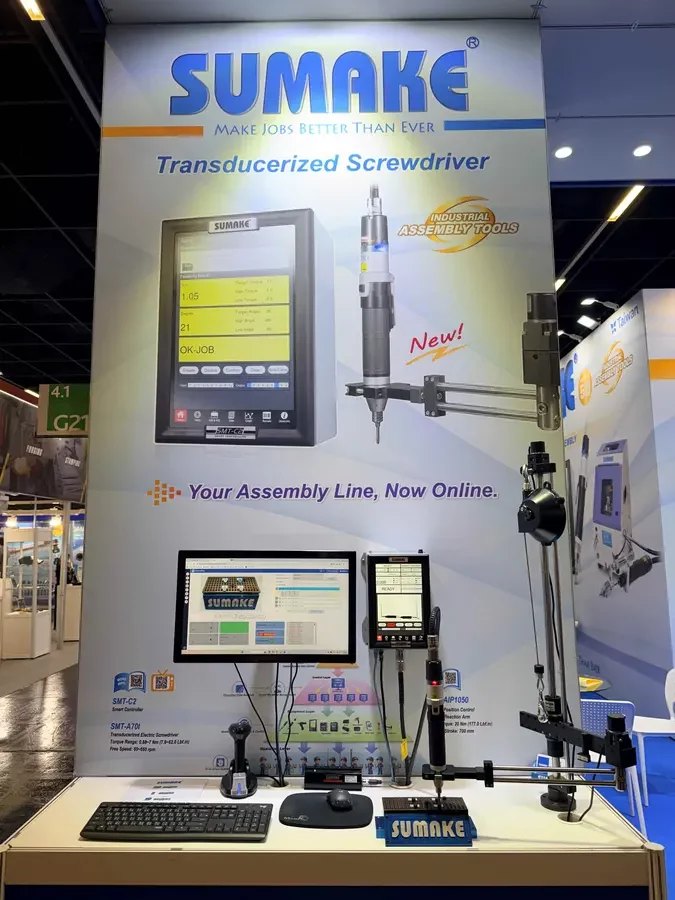

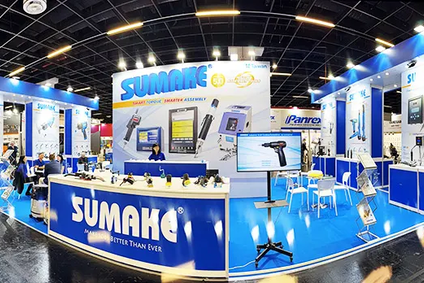

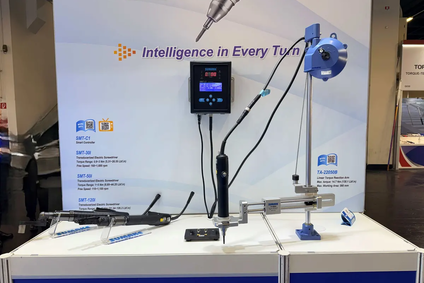

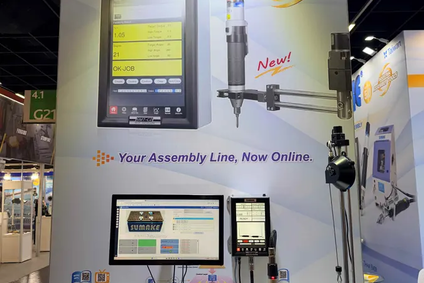

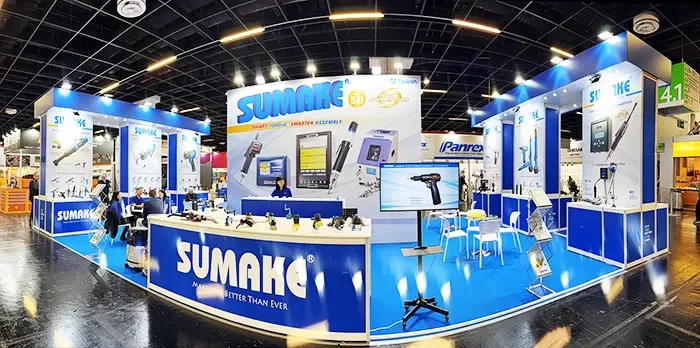

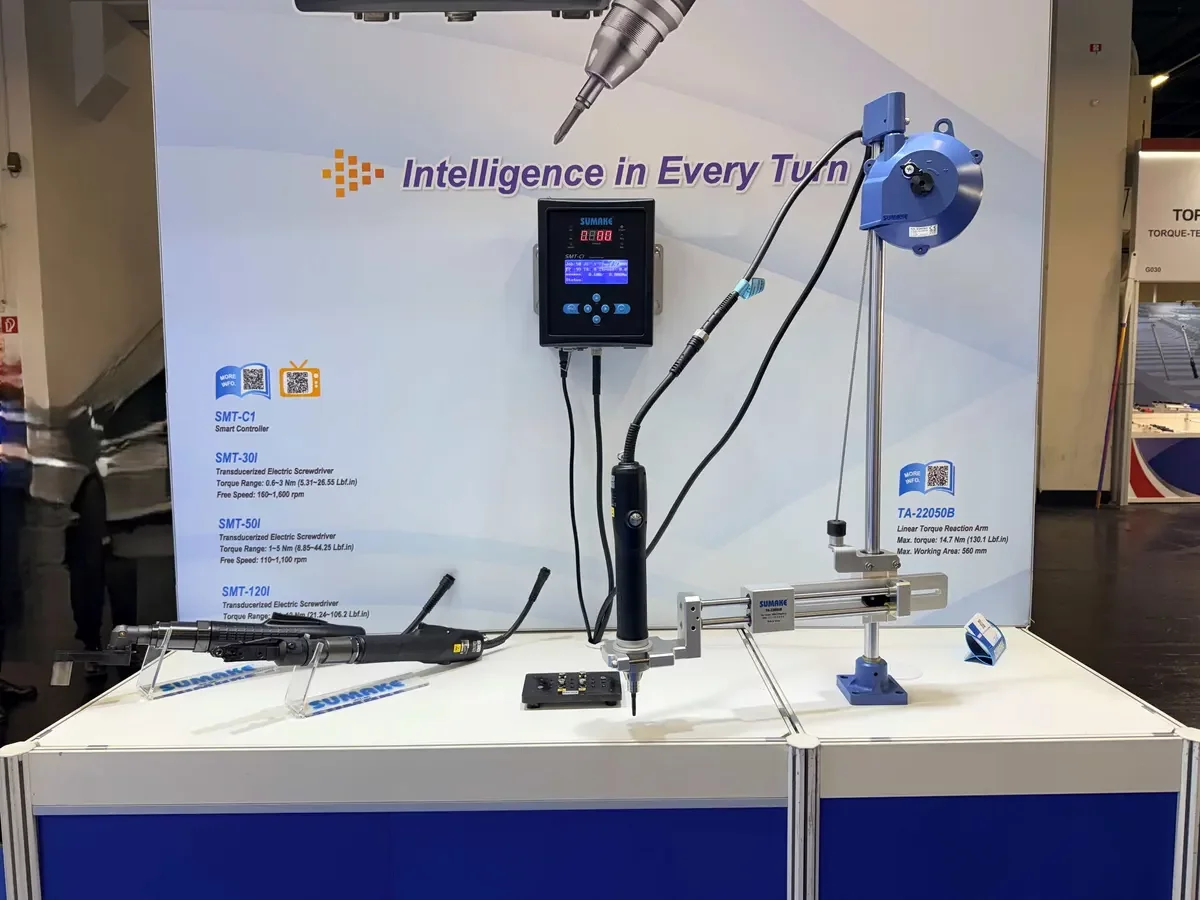

Fotogalerie
