Highlighty expozice MRM Machinery

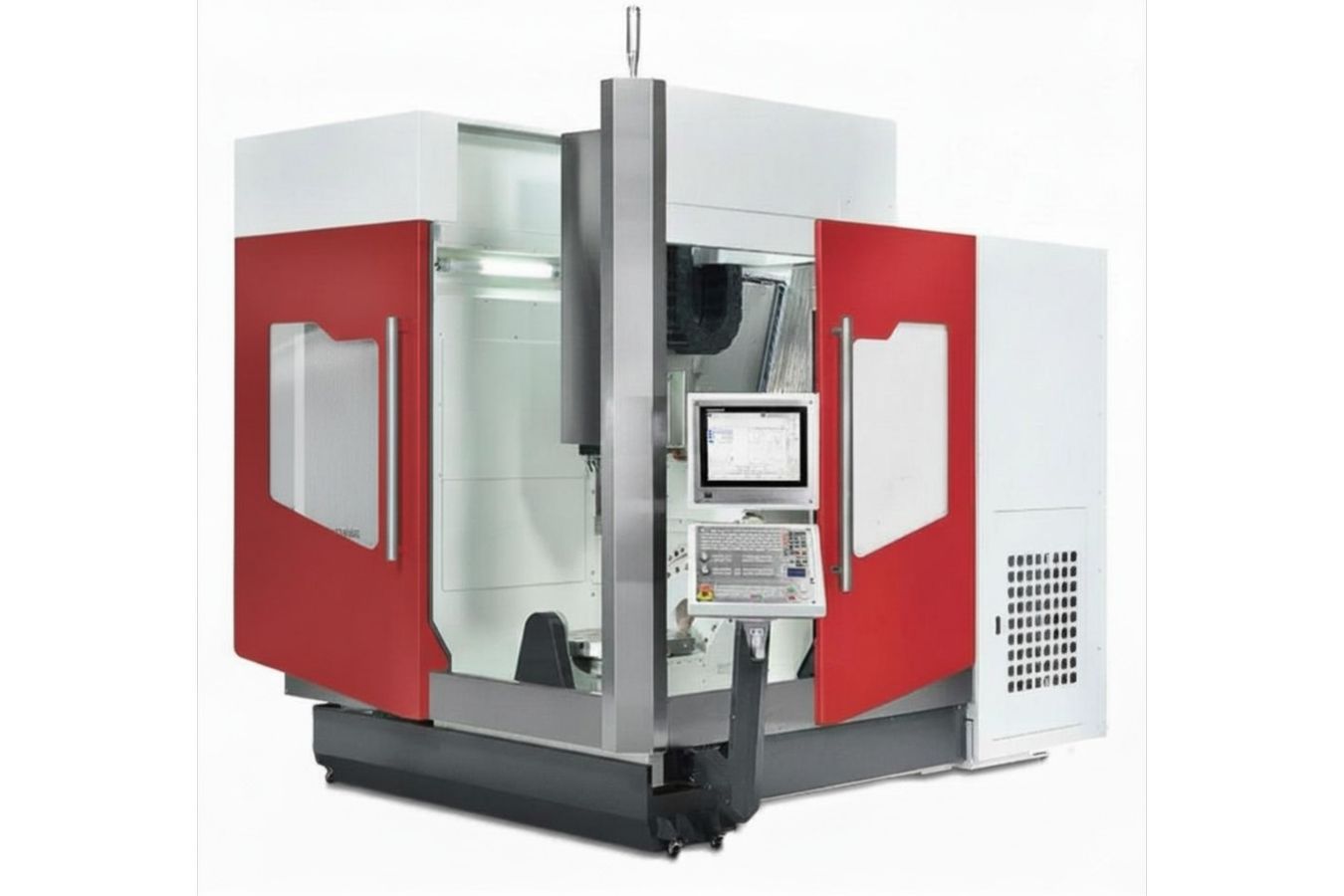

5osé vertikální obráběcí centrum MRM FUV-650s otočně-náklopným stolem.
Centrum vyrábějí na Tchaj-wanu pod značkou MRM. Jedná se o obráběcí centrum nové generace pro kontinuální obrábění v 5 osách, které umožňuje frézování, vrtání, vyvrtávání, vystružování a přímé řezání závitů v obrobcích z oceli, ocelolitiny, litiny a slitiny lehkých i barevných kovů.

Lineární osy X, Y a Z jsou uloženy na válečkových lineárních vedeních a pohyb je zajištěn předepnutými kuličkovými šrouby. Všechny osy mají standardně přímé odměřování lineárními pravítky a enkodéry HEIDENHAIN. Tím je zajištěna vysoká přesnost polohování. Otočně-náklopný stůl je uložen ze dvou stran. Volitelně je možné i multifunkční provedení stroje včetně soustružení.

Standardní provedení:

• Řídicí systém HEIDENHAIN TNC 640
• 5osé simultánní obrábění
• Vřeteno SK40, direct-drive, přímé chlazení, výkon 14 kW, otáčky 12 000 min-1
• Tuhá konstrukce stroje, strukturální díly jsou z litiny
• Lineární pravítka a rotační enkodéry na všech 5 osách
• Řetězový zásobník pro 48 nástrojů
• Článkový vynášecí dopravník třísek
• Krytování pracovního prostoru se střechou a rohovým sloupkem

Dle zákaznických požadavků lze vybírat z této nabídky volitelného příslušenství:

• Řídicí systém HEIDENHAIN TNC7
• Vřeteno HSK-A63 nebo HSK-T63
• Otáčky vřetena 15 000 nebo 18 000 min-1 (18 kW)
• Zásobník pro 54, 60, 80, 90, 120 nebo 204 nástrojů
• Chlazení nástroje středem vřetena tlak 30, 50 nebo 70 bar
• Chlazení nástroje vzduchem vnější i středem vřetena
• Hrablový vynášecí dopravník třísek
• Provedení krytování bez rohového sloupku
• Odsávání mlhoviny z pracovního prostoru
• Obrobková sonda BLUM TC-60
• Nástrojová sonda BLUM LC-50 Digilog, laserová
• Funkce soustružení s maximálními otáčkami stolu 1 000 min-1 a držákem nástrojů HSK-T63

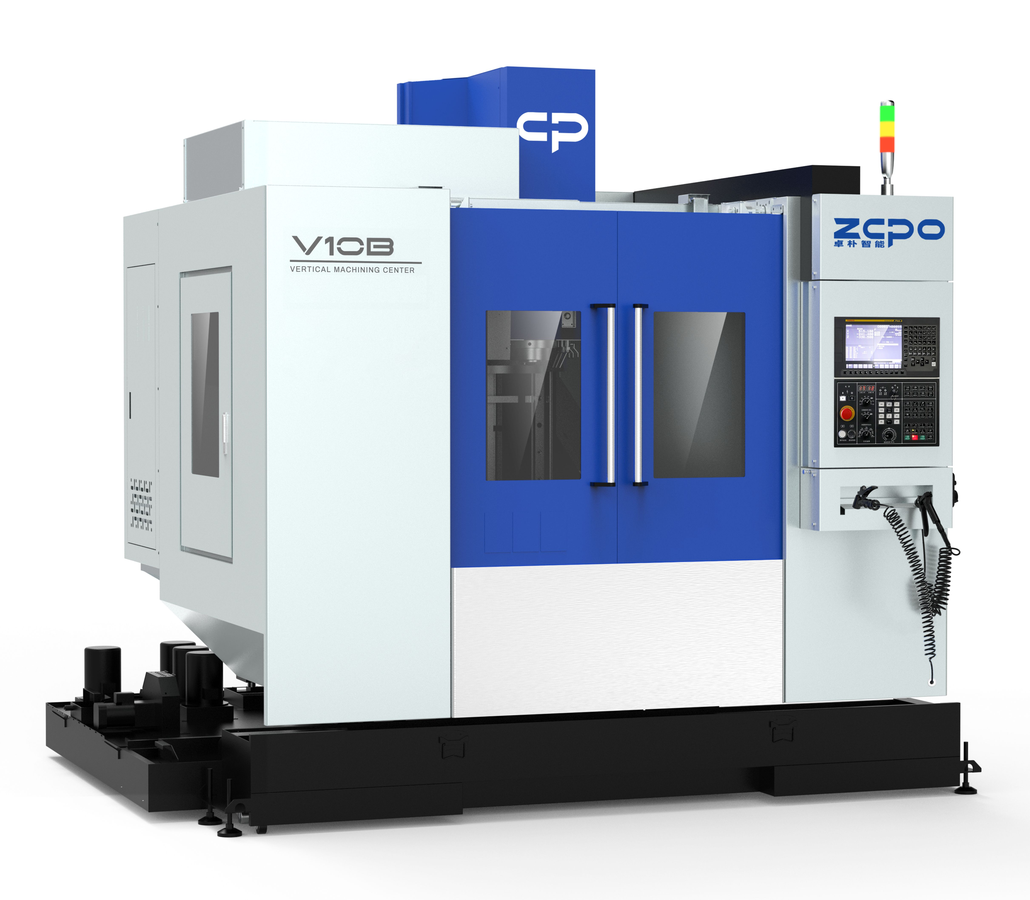

3osé obráběcí centrum V10B od čínské společnosti ZOPO Intelligent Equipment Co., Ltd.

Společnost ZOPO aktuálně vyrábí 5 000 obráběcích strojů ročně a sortiment zahrnuje více než 200 modelů. V České republice a na Slovensku nabízíme 3osá vertikální obráběcí centra, horizontální soustruhy a 3osá portálová centra. ZOPO má rovněž bohaté zkušenosti s návrhy automatizovaných pracovišť a linek pro výrobu klíčových komponent napříč všemi odvětvími průmyslu.

Z celkové roční produkce společnosti ZOPO připadá 3 500 vyrobených strojů na 3osá vertikální centra, což je zárukou praxí otestované kvality a spolehlivosti.

Obráběcí centra jsou určena pro vysokorychlostní produktivní obrábění i vysoce výkonné silové frézování. Sortiment zahrnuje stroje s délkou osy X od 650 do 2000 mm. Všechny modelové řady jsou „C“ koncepce, tzn. pevný stojan s posuvným stolem, který se pohybuje v podélném a příčném směru na křížovém suportu (osy X a Y). Lineární osy mají buď valivá vedení, nebo kluzná vedení u řady VMC(L). Pohyb zajišťují předepnuté kuličkové šrouby. Hlavní strukturální díly strojů jsou z litiny. Díky kombinaci všech uvedených vlastností disponují stroje vysokou tuhostí, rychlostí a přesností. Úniku řezné kapaliny zabraňuje plné krytování pracovního prostoru.

Standardní vybavení:

• Řídicí systém SIEMENS 828D
• Upínací kužel SK40 nebo SK50 dle modelu stroje
• Automatická výměna nástrojů se zásobníkem 24 pozic

Volitelné příslušenství:

• Řídicí systém FANUC 0i-MF
• Upínací kužel BT40, BT50 nebo HSK-A63 dle modelu stroje
• Vřeteno s převodovkou s max. krouticím momentem 1042 Nm dle modelu stroje
• Automatická výměna nástrojů se zásobníkem pro 32 pozic
• Přímé odměřování polohy na osách X/Y/Z pravítky FAGOR
• Chlazení nástroje středem vřetena 20, 30 nebo 50 bar
• Chlazení vzduchem středem vřetena
• Pásový nebo hrablový vynášecí dopravník třísek
• Odsávání mlhoviny z pracovního prostoru
• Přídavný otočný stůl (4.osa)
• Obrobkové a nástrojové sondy

V případě požadavku lze navrhnout kompletní řešení automatizace procesu obrábění.

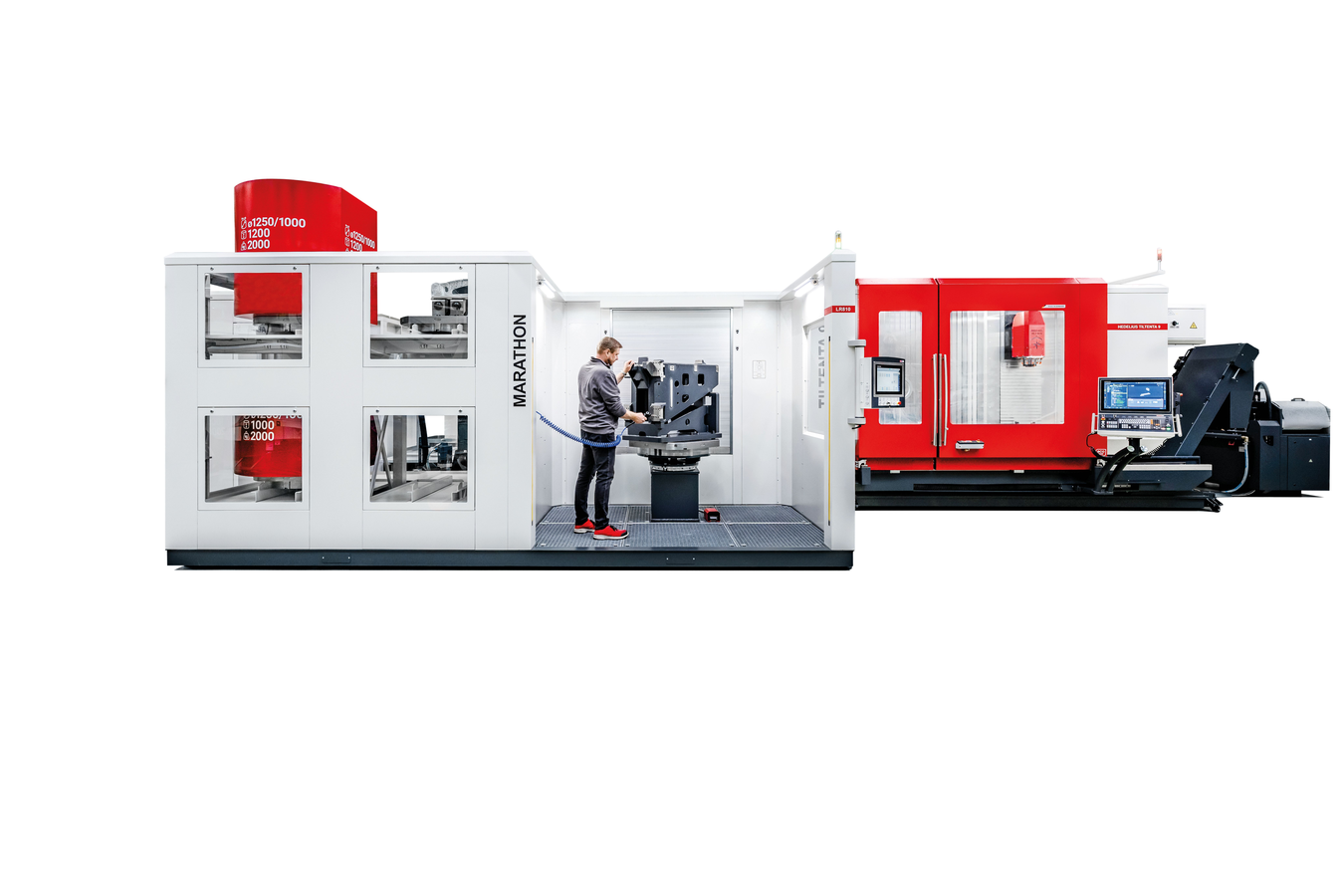

MARATHON LR810

Novinka společnosti HEDELIUS Maschinenfabrik GmbH., která na letošním veletrhu AMB Stuttgart představila nový systém automatizace obrábění. Jedná se o systém, kterým HEDELIUS rozšiřuje své portfolio automatizace o řešení určené pro manipulaci s rozměrnými a těžkými obrobky.
Lineární paletový zásobník je konstruován pro deset palet o rozměrech 800 × 800 mm a umožňuje manipulaci s obrobky o hmotnosti až 2 000 kg. Maximální upínací výška 1 240 mm rozšiřuje možnosti automatizovaného obrábění také na dílce, které bylo dosud často nutné zpracovávat manuálně.
Na veletrhu byl systém předveden ve spojení s obráběcím centrem TILTENTA 9-2600 MARATHON s pojezdy 2 600 × 900 × 900 mm. Díky svým parametrům je stroj vhodný jak pro obrábění dlouhých součástí, tak i rozměrných obrobků. Uspořádání pracoviště počítá s tím, že automatizovaná výroba může probíhat bez obsluhy mimo běžnou pracovní dobu, zatímco přední část stroje zůstává během směny plně přístupná pro ruční seřízení, upínání nebo obrábění složitých, dlouhých či těžkých dílců.

MRM Machinery je dodavatelem CNC obráběcích strojů na třískové obrábění kovů. Poskytuje komplexní služby počínající konzultací a poradenstvím až po záruční i pozáruční servis a trvalou péči o zařízení.
